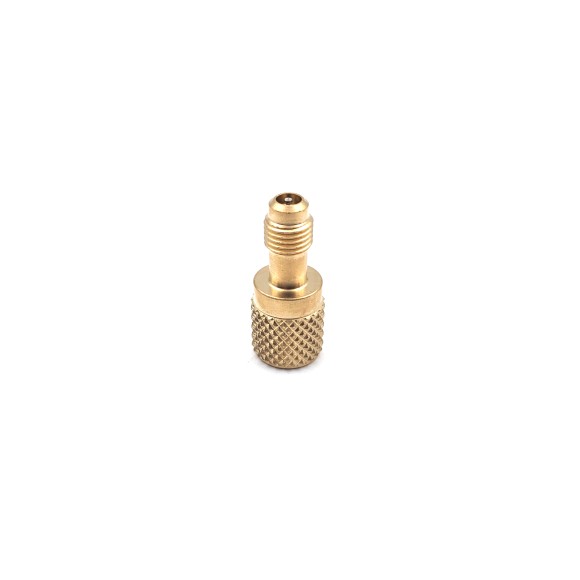

Адаптер DSZH AD-78 (папа 1/2 - мама 1/4) с R-410 на R-22

Штуцер AD-78.

1. Краткое описание
Переходной адаптер DSZH AD-78 — незаменимый инструмент для сервисных инженеров и монтажников холодильного оборудования. Позволяет быстро и надёжно подключить заправочный шланг или вакуумный насос, рассчитанный на фреон R-22, к системе, работающей на R-410A. Выполнен из качественной латуни, обеспечивает герметичное соединение и долговечную работу. Простая установка, компактные размеры и доступная цена делают этот адаптер оптимальным решением для сервисного обслуживания кондиционеров.

2. Назначение и применение
Адаптер AD-78 предназначен для соединения элементов холодильного контура с разными типами резьбовых соединений. Основная задача — обеспечить переход с резьбы 1/2" (5/16" SAE) на резьбу 1/4" SAE при работе с хладагентами R-410A и R-22 .

Применяется в следующих ситуациях:

Подключение заправочного шланга HJ5 (R410) к системе на R-22

Подключение вакуумного насоса или сплит-системы, работающей на R-22, к оборудованию с резьбой R-410A

Сервисное обслуживание кондиционеров при переходе между стандартами SAE 1/4" и 5/16"

Использование в составе манометрических станций и заправочных комплектов

3. Основные характеристики
Параметр    Значение
Модель    AD-78
Производитель    DSZH
Тип    Переходной адаптер (штуцер)
Внешняя резьба («папа»)    1/2" - 20 UNF (5/16" SAE)
Внутренняя резьба («мама»)    1/4" SAE
Совместимые хладагенты    R-410A → R-22
Материал    Латунь
Комплектация    Корпус штуцера, золотниковый клапан, уплотнительная манжета, депрессор
Альтернативные коды и артикулы
AD78 (основной код)

AD-78 (код аналога)

peri024 (артикул поставщика)

Производители и бренды
DSZH (оригинальный производитель)

LAMPRECHT (модель LT-AD78, аналог)

Value (аналог V02)

4. Признаки необходимости замены / использования
Данный адаптер не является расходным материалом, а представляет собой инструмент для сервисных работ. Используйте его, если:

Ваш коллектор (манометрическая станция) рассчитан на R-410A, а требуется обслуживать систему на R-22

Заправочные шланги имеют резьбу 1/4" SAE, а сервисный порт системы — 5/16" SAE (и наоборот)

Вы купили вакуумный насос с портом под R-410A, но работаете с оборудованием на R-22

Необходимо подключить баллон с R-22 к станции, оборудованной под R-410A

5. Полный список совместимости
Совместимые хладагенты
Тип    Хладагенты
Переход    R-410A → R-22
Применимость    R-410A, R-22, а также другие фреоны с аналогичными типами резьбовых соединений
Совместимое оборудование
Манометрические станции (коллекторы) — для перехода между стандартами резьбы

Заправочные шланги — с резьбой 1/4" SAE или 5/16" SAE

Вакуумные насосы — при несовпадении портов

Сервисные порты сплит-систем — кондиционеры на R-410A и R-22

Баллоны с хладагентом — при заправке систем

Типоразмерный ряд адаптеров DSZH
Модель    Резьба    Переход
AD-78    1/2" M → 1/4" F    R-410A → R-22
AD-87    1/4" M → 1/2" F    R-22 → R-410A
6. Важно
Перед покупкой обязательно проверьте:

Направление резьбы — AD-78 имеет внешнюю резьбу 1/2" (5/16" SAE) и внутреннюю резьбу 1/4" SAE

Тип перехода — данный адаптер предназначен для R-410A → R-22. Для обратного перехода (R-22 → R-410A) используется AD-87

Наличие золотникового клапана — в комплекте поставляется клапан, уплотнительная манжета и депрессор

Совместимость с вашим оборудованием — убедитесь, что резьбы вашего коллектора и шлангов соответствуют параметрам адаптера

Важное примечание: При использовании переходника для подключения к вакуумному насосу из переходника необходимо выкрутить шредер (золотниковый клапан) для обеспечения свободного прохода воздуха .

7. Рекомендации по установке
Проверьте совместимость — убедитесь, что резьбы адаптера соответствуют портам вашего оборудования и шлангов

Установите адаптер — накрутите его на соответствующий порт (коллектор, шланг или сервисный порт системы)

Затяните соединение — используйте два ключа: один для удержания корпуса, второй для затяжки гайки. Не перетягивайте

Проверьте герметичность — при необходимости нанесите мыльный раствор на соединение

При подключении к вакуумному насосу — выкрутите золотниковый клапан (шредер) из переходника для обеспечения свободного прохода воздуха

После использования — отсоедините адаптер, проверьте состояние уплотнительных манжет и золотникового клапана

Совет: Для удобства работы в стеснённых условиях существуют угловые версии адаптера (например, LT-AD78 с поворотом 90°), которые позволяют подключаться к труднодоступным портам
