Шланги заправочный 600-3000PSI 150см R134

Шланги заправочный 600-3000PSI 150см R134

1. Краткое описание
Верните себе контроль над заправкой и диагностикой кондиционеров — используйте надёжный заправочный шланг высокого давления!

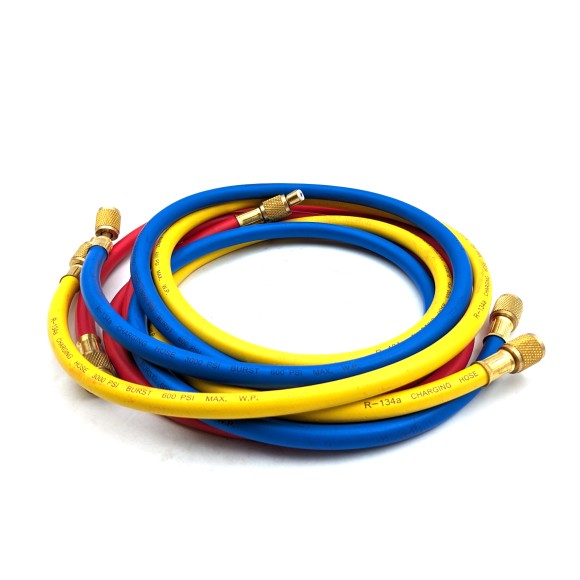

Универсальный заправочный шланг (зарядный шланг) для холодильного и климатического оборудования длиной 150 см с рабочим давлением 600 PSI и давлением разрыва 3000 PSI. Изготовлен из прочной резины с латунными фитингами 1/4" SAE с обеих сторон. Предназначен для работы с фреонами R134a, R12, R22, R502, R404, R407, R410 и другими хладагентами.

Это незаменимый аксессуар для любого мастера или домашнего умельца, который самостоятельно обслуживает кондиционеры, холодильники и автомобильные системы кондиционирования.

2. Назначение и применение
Заправочный шланг устанавливается в разрыв между манометрическим коллектором (или заправочной станцией) и обслуживаемым оборудованием. Он выполняет одну ключевую функцию — передача хладагента под давлением при заправке, вакуумировании или диагностике систем кондиционирования и холодильных установок.

Применение:

Заправка кондиционеров — подача фреона из баллона в систему через манометрический коллектор.

Вакуумирование системы — подключение вакуумного насоса для удаления влаги и воздуха из контура.

Диагностика давления — подключение манометров для измерения давления в системе.

Рекуперация хладагента — отбор фреона из системы в баллон или станцию рекуперации.

Работа с автомобильными кондиционерами — заправка систем R134a легковых и грузовых автомобилей.

Обслуживание бытовых холодильников — подключение к компрессору для вакуумирования и заправки.

Шланг изготовлен из высокопрочной резины с армирующим слоем, устойчив к воздействию хладагентов и масел. Латунные фитинги 1/4" SAE с обеих сторон обеспечивают надёжное соединение с манометрами, баллонами и оборудованием.

3. Основные характеристики
Параметр    Значение
Тип детали    Шланг заправочный (зарядный) для хладагентов
Рабочее давление    600 PSI (41 бар)
Давление разрыва    3000 PSI (207 бар)
Длина    150 см (1,5 м)
Соединение    1/4" SAE (с обеих сторон)
Внутренний диаметр    5 мм
Материал    Высокопрочная резина, армирующая оплётка
Фитинги    Латунные, с резьбой 1/4" SAE
Цвет    Красный, синий, жёлтый (в комплекте)
Совместимые хладагенты    R134a, R12, R22, R502, R404, R407, R410, R290, R32, R600
Температурный режим    От -30°C до +100°C
Производитель    DSZH, FavorCool, Value, Mastercool и др.
Страна производства    Китай / Италия (в зависимости от бренда)
Альтернативные коды и артикулы
CT-360-RYB-P, 360-RYB, CT-360-RYB, E-360RYB-В, 360RYB-B, DS 60600, MC-41602, VRP-C-RYB, APMG-H60630, 52599004, slai034, 174232

4. Признаки неисправности
Замена шланга требуется при следующих симптомах:

Трещины или порезы на резиновой оболочке — шланг потерял герметичность, возможна утечка хладагента (основной признак).

Вздутие шланга — расслоение внутреннего армирующего слоя, шланг может разорваться под давлением.

Утечка хладагента в местах обжима фитингов — нарушена герметичность соединения шланга и латунного фитинга.

Повреждение или износ резьбы — фитинг не обеспечивает надёжного соединения с оборудованием.

Затруднённое вращение гаек — резьба загрязнена или повреждена.

Постоянная утечка через уплотнительные кольца — уплотнения потеряли эластичность или повреждены.

Повреждение шланга при перегибе — заломы, которые могут привести к перекрытию потока хладагента.

Несоответствие давления — шланг не держит рабочее давление, что указывает на его износ.

Основные причины выхода из строя: естественный износ резины, механические повреждения (порезы, удары, заломы), перегрев, длительное воздействие хладагентов и масел, несоблюдение правил эксплуатации (превышение рабочего давления).

Важно: при обнаружении признаков неисправности шланга немедленно прекратите его использование. Разрыв шланга под давлением может привести к травмам и выбросу хладагента в атмосферу.

5. Полный список совместимых моделей
Данный шланг является универсальным аксессуаром для холодильного и климатического оборудования. Подбор осуществляется по параметрам: длина 150 см, соединение 1/4" SAE, рабочее давление 600 PSI.

Совместимое оборудование:

Манометрические коллекторы — все модели с портами 1/4" SAE (DSZH, FavorCool, Value, Mastercool, Testo, Refco, Wöhler и др.)

Вакуумные насосы — все модели с портами 1/4" SAE (Value, FavorCool, DSZH, CPS, Yellow Jacket и др.)

Заправочные станции — все модели с портами 1/4" SAE

Станции рекуперации — все модели с портами 1/4" SAE

Баллоны с фреоном — все стандартные баллоны с вентилем 1/4" SAE

Баллоны с азотом — все стандартные баллоны с редуктором 1/4" SAE

Совместимые системы кондиционирования:

Бытовые кондиционеры — все модели с портами 1/4" SAE (сплит-системы, мобильные кондиционеры)

Автомобильные кондиционеры — все модели с портами 1/4" SAE (R134a, R12)

Полупромышленные кондиционеры — все модели с портами 1/4" SAE

Холодильные установки — бытовые и торговые холодильники, морозильники, витрины

Тепловые насосы — все модели с портами 1/4" SAE

Совместимые хладагенты:

R134a, R12, R22, R502, R404, R407, R410, R290, R32, R600, R507

Совместимые бренды оборудования:

DSZH, FavorCool, Value, Mastercool, Refco, Testo, Wöhler, CPS, Yellow Jacket, Robinair, Inficon, Bacharach, Imperial, Ritchie, Santech, Airtech, Westward, TIF, Sealed Unit Parts, DiversiTech, и другие.

Важно: Список совместимого оборудования может быть неполным. Если у вас есть сомнения, проверьте тип соединения на вашем оборудовании — он должен быть 1/4" SAE.

6. Важно
Перед использованием обязательно проверьте шланг на целостность. Убедитесь в отсутствии трещин, порезов и вздутий.

Уточните тип соединения перед заказом. Данный шланг имеет соединение 1/4" SAE с обеих сторон. Убедитесь, что это соответствует вашему оборудованию.

Не превышайте рабочее давление. Рабочее давление шланга — 600 PSI (41 бар). Превышение этого значения может привести к разрыву шланга.

Проверяйте герметичность соединений. Перед началом работы убедитесь, что все соединения затянуты и не пропускают хладагент.

Не допускайте перегибов шланга. Резкие заломы могут привести к повреждению внутреннего слоя и утечке.

Не используйте шланг с повреждёнными фитингами. Повреждённая резьба не обеспечивает герметичного соединения.

Храните шланг в сухом месте. Избегайте попадания прямых солнечных лучей и воздействия агрессивных химических веществ.

Заменяйте шланг при первых признаках износа. Использование повреждённого шланга может привести к утечке хладагента и травмам.

В комплект входит шланг (или комплект из 3 шлангов). Уточните комплектацию при заказе.

7. Рекомендации по установке
Перед началом работ обязательно убедитесь в исправности шланга и оборудования.

Порядок действий:

Проверьте шланг. Визуально осмотрите шланг на предмет трещин, порезов, вздутий и повреждений фитингов.

Подготовьте оборудование. Убедитесь, что манометрический коллектор, вакуумный насос или баллон с хладагентом находятся в исправном состоянии.

Подсоедините шланг к оборудованию. Накрутите гайку шланга на порт 1/4" SAE оборудования. Затяните гайку от руки, затем слегка подтяните ключом (не перетягивайте).

Подсоедините шланг к системе. Накрутите вторую гайку шланга на порт обслуживаемой системы. Затяните аналогичным образом.

Проверьте герметичность. Откройте вентиль на баллоне или коллекторе и проверьте соединения мыльным раствором на предмет утечек.

Выполните работу. Проведите заправку, вакуумирование или диагностику в соответствии с инструкцией к оборудованию.

Отсоедините шланг. После завершения работы закройте вентили, стравите остаточное давление и отсоедините шланг от системы и оборудования.

Хранение. Смотайте шланг в бухту, избегая перегибов, и храните в сухом месте.

Для продления срока службы шланга: не превышайте рабочее давление, избегайте перегибов и механических повреждений, регулярно проверяйте состояние фитингов и уплотнительных колец, храните шланг в сухом месте вдали от прямых солнечных лучей.
