Шланги заправочный 800-4000PSI 90см R410

Шланги заправочный 800-4000PSI 90см R410

1. Краткое описание
Верните себе полный контроль над заправкой кондиционеров — используйте надёжный комплект заправочных шлангов высокого давления!

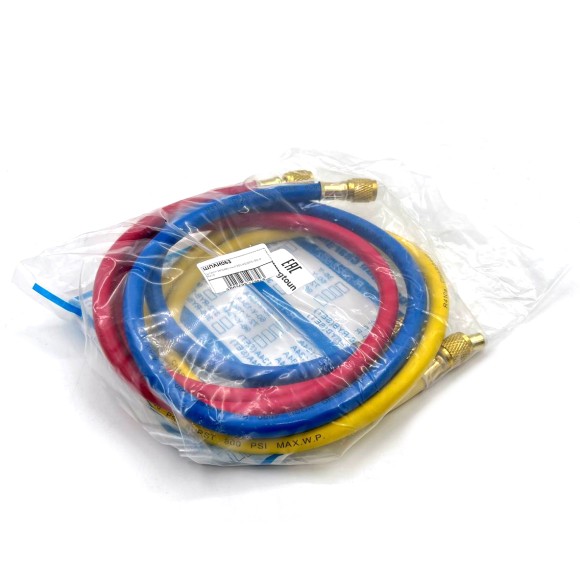

Комплект из трёх заправочных шлангов (красный, жёлтый, синий) длиной 90 см каждый с рабочим давлением 800 PSI и давлением разрыва 4000 PSI. Эти шланги специально разработаны для работы с хладагентами высокого давления, в первую очередь с R410A и R32, а также совместимы с R22, R134a, R404A, R407C, R507, R290 и R600. Если ваши старые шланги потрескались, начали пропускать хладагент или потеряли герметичность в местах соединений — этот комплект станет идеальным решением.

Соединения 1/4" SAE и 5/16" SAE, трёхслойное армирование, латунные фитинги. Полная совместимость с манометрическими коллекторами, вакуумными насосами и заправочными станциями большинства популярных брендов.

Это универсальный комплект, который подходит для широкого спектра холодильного и климатического оборудования.

2. Назначение и применение
Комплект заправочных шлангов устанавливается в разрыв между манометрическим коллектором (или заправочной станцией) и обслуживаемым оборудованием. Он выполняет одну ключевую функцию — передача хладагента под высоким давлением при заправке, вакуумировании или диагностике систем кондиционирования и холодильных установок.

Применение:

Заправка кондиционеров — подача фреона из баллона в систему через манометрический коллектор.

Вакуумирование системы — подключение вакуумного насоса для удаления влаги и воздуха из контура.

Диагностика давления — подключение манометров для измерения давления в системе.

Рекуперация хладагента — отбор фреона из системы в баллон или станцию рекуперации.

Работа с автомобильными кондиционерами — заправка систем R134a и R410A.

Обслуживание бытовых холодильников — подключение к компрессору для вакуумирования и заправки.

Шланги изготовлены из высокопрочной резины с трёхслойным армированием, устойчивы к воздействию хладагентов и масел. Латунные фитинги с резьбой 1/4" SAE и 5/16" SAE обеспечивают надёжное соединение с манометрами, баллонами и оборудованием.

3. Основные характеристики
Параметр    Значение
Тип детали    Комплект заправочных шлангов (3 шт.)
Модель    336RYB / DS 36800 / CT-336-RYBH
Длина    90 см (36 дюймов)
Количество в наборе    3 шт. (красный, жёлтый, синий)
Рабочее давление    800 PSI (55 бар)
Давление разрыва    4000 PSI (276 бар)
Соединения    1/4" SAE и 5/16" SAE
Внутренний диаметр    6,5 мм
Материал    Высокопрочная резина, трёхслойное армирование
Фитинги    Латунные, с резьбой SAE
Совместимые хладагенты    R410A, R32, R22, R134a, R404A, R407C, R507, R290, R600
Рабочая температура    От -30°C до +110°C
Твёрдость шланга    70 ± 5 °C
Страна производства    Китай
Альтернативные коды и артикулы
Данный комплект шлангов полностью взаимозаменяем со следующими оригинальными и аналоговыми артикулами:

336RYB, DS 36800, CT-336-RYBH, CT-336-R410, CT-336-RYB, CT-336-RYB-P, CT-336-RYB-H, 016133, 52513004, PR2214, CPS HP3, Imperial 422-CB

4. Признаки неисправности
Замена шлангов требуется при следующих симптомах:

Трещины или порезы на резиновой оболочке — шланг потерял герметичность, возможна утечка хладагента (основной признак);

Вздутие шланга — расслоение внутреннего армирующего слоя, шланг может разорваться под давлением;

Утечка хладагента в местах обжима фитингов — нарушена герметичность соединения шланга и латунного фитинга;

Повреждение или износ резьбы — фитинг не обеспечивает надёжного соединения с оборудованием;

Затруднённое вращение гаек — резьба загрязнена или повреждена;

Постоянная утечка через уплотнительные кольца — уплотнения потеряли эластичность или повреждены;

Повреждение шланга при перегибе — заломы, которые могут привести к перекрытию потока хладагента.

Основные причины выхода из строя: естественный износ резины, механические повреждения (порезы, удары, заломы), перегрев, длительное воздействие хладагентов и масел, несоблюдение правил эксплуатации (превышение рабочего давления).

5. Полный список совместимых моделей и оборудования
Данный комплект шлангов является универсальной запчастью для холодильного и климатического оборудования. Подбор осуществляется по параметрам: длина 90 см, соединения 1/4" SAE и 5/16" SAE, рабочее давление 800 PSI.

Совместимое оборудование:

Манометрические коллекторы — все модели с портами 1/4" SAE и 5/16" SAE (DSZH, FavorCool, Value, Mastercool, Testo, Refco, Wöhler и др.);

Вакуумные насосы — все модели с портами 1/4" SAE (Value, FavorCool, DSZH, CPS, Yellow Jacket и др.);

Заправочные станции — все модели с портами 1/4" SAE и 5/16" SAE;

Станции рекуперации — все модели с портами 1/4" SAE и 5/16" SAE;

Баллоны с фреоном — все стандартные баллоны с вентилем 1/4" SAE и 5/16" SAE;

Баллоны с азотом — все стандартные баллоны с редуктором 1/4" SAE;

Весы с клапаном — все модели с портами 1/4" SAE и 5/16" SAE.

Совместимые системы кондиционирования:

Бытовые кондиционеры — все модели с портами 1/4" SAE и 5/16" SAE (сплит-системы, мобильные кондиционеры);

Автомобильные кондиционеры — все модели с портами 1/4" SAE и 5/16" SAE (R134a, R410A);

Полупромышленные кондиционеры — все модели с портами 1/4" SAE и 5/16" SAE;

Холодильные установки — бытовые и торговые холодильники, морозильники, витрины;

Тепловые насосы — все модели с портами 1/4" SAE и 5/16" SAE.

Совместимые хладагенты: R410A, R32, R22, R134a, R404A, R407C, R507, R290, R600.

Совместимые бренды оборудования: DSZH, FavorCool, Value, Mastercool, Refco, Testo, Wöhler, CPS, Yellow Jacket, Robinair, Inficon, Bacharach, Imperial, Ritchie, Santech, Airtech, Westward, TIF, Sealed Unit Parts, DiversiTech и другие.

Важно: Список совместимого оборудования может быть неполным. Если у вас есть сомнения, проверьте тип соединения на вашем оборудовании — он должен быть 1/4" SAE или 5/16" SAE.

6. Важно
Перед использованием обязательно проверьте шланги на целостность. Убедитесь в отсутствии трещин, порезов и вздутий.

Уточните тип соединения перед заказом. Данный набор имеет соединения 1/4" SAE и 5/16" SAE. Убедитесь, что это соответствует вашему оборудованию.

Не превышайте рабочее давление. Рабочее давление шлангов — 800 PSI (55 бар). Превышение этого значения может привести к разрыву шланга.

Проверяйте герметичность соединений. Перед началом работы убедитесь, что все соединения затянуты и не пропускают хладагент.

Не допускайте перегибов шлангов. Резкие заломы могут привести к повреждению внутреннего слоя и утечке.

Не используйте шланги с повреждёнными фитингами. Повреждённая резьба не обеспечивает герметичного соединения.

Храните шланги в сухом месте. Избегайте попадания прямых солнечных лучей и воздействия агрессивных химических веществ.

Заменяйте шланги при первых признаках износа. Использование повреждённого шланга может привести к утечке хладагента и травмам.

В комплект входит 3 шланга. Крепёжные элементы и другие детали не входят.

7. Рекомендации по установке
Перед началом работ обязательно убедитесь в исправности шлангов и оборудования.

Порядок действий:

Проверьте шланги. Визуально осмотрите шланги на предмет трещин, порезов, вздутий и повреждений фитингов.

Подготовьте оборудование. Убедитесь, что манометрический коллектор, вакуумный насос или баллон с хладагентом находятся в исправном состоянии.

Подсоедините шланг к оборудованию. Накрутите гайку шланга на порт 1/4" SAE или 5/16" SAE оборудования. Затяните гайку от руки, затем слегка подтяните ключом (не перетягивайте).

Подсоедините шланг к системе. Накрутите вторую гайку шланга на порт обслуживаемой системы. Затяните аналогичным образом.

Проверьте герметичность. Откройте вентиль на баллоне или коллекторе и проверьте соединения мыльным раствором на предмет утечек.

Выполните работу. Проведите заправку, вакуумирование или диагностику в соответствии с инструкцией к оборудованию.

Отсоедините шланг. После завершения работы закройте вентили, стравите остаточное давление и отсоедините шланг от системы и оборудования.

Хранение. Смотайте шланги в бухту, избегая перегибов, и храните в сухом месте.

Для продления срока службы шлангов: не превышайте рабочее давление, избегайте перегибов и механических повреждений, регулярно проверяйте состояние фитингов и уплотнительных колец, храните шланги в сухом месте вдали от прямых солнечных лучей.
