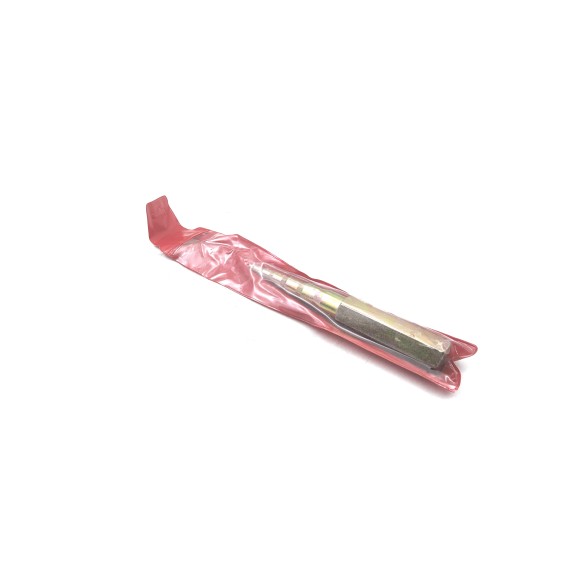

Труборасширитель CT - 96 ударного типа 1/4 ~ 3/4

1. Краткое описание

Труборасширитель CT-96 ударного типа — это профессиональный ручной инструмент, предназначенный для расширения концов отожжённых медных, латунных и алюминиевых труб. Инструмент работает по уникальному ударному принципу: вместо вращения винтового механизма мастер наносит удары по хвостовику, что значительно ускоряет процесс и снижает трудозатраты. Труборасширитель позволяет подготовить трубу к соединению методом «труба в трубу» без использования дополнительных переходников. Инструмент незаменим при монтаже, ремонте и сервисном обслуживании холодильного оборудования, систем кондиционирования, а также в сантехнических работах.

2. Назначение и применение

Труборасширитель CT-96 применяется для расширения концов медных, латунных и алюминиевых труб перед пайкой или механическим соединением. Основная задача — создать равномерное расширение на конце одной трубы, чтобы в него плотно вошла другая труба того же диаметра. Это позволяет выполнять соединения «труба в трубу» без использования фитингов, что особенно важно в холодильных системах, где каждый лишний стык — потенциальная точка утечки.

Инструмент используется при монтаже и ремонте бытовых и полупромышленных кондиционеров, холодильных агрегатов, торговых витрин, холодильных камер, а также в сантехнических системах отопления и водоснабжения. Ударный механизм делает инструмент удобным для работы в стеснённых условиях, где нет возможности использовать громоздкие рычажные или гидравлические труборасширители.

3. Основные характеристики

Параметр    Значение
Артикул    CT-96
Альтернативные коды (взаимозаменяемость)    WK-96, LT-96, CT-96FB, ТРШИ001, КХ-0010043, RF17B08, 409
Тип инструмента    Труборасширитель ударного типа (ручной)
Принцип действия    Ударный (нанесение ударов по хвостовику)
Рабочие диаметры труб    1/4", 5/16", 3/8", 1/2", 5/8", 3/4" (дюймовая система)
Метрические аналоги диаметров    6,5 мм, 8,0 мм, 9,5 мм, 12,7 мм, 16 мм, 19 мм
Материал    Закалённая сталь
Материал обрабатываемых труб    Медь (отожжённая), латунь, алюминий
Вес    ~237–393 г (в зависимости от комплектации)
Габариты (Д × Ш)    ~180 × 25 мм
Производитель    DSZH, FavorCool (Китай)
Оригинальность    Аналог (неоригинал)
4. Признаки неисправности

Рабочая часть инструмента (конус) имеет сколы, трещины или следы износа.

Расширение получается неровным, с задирами и деформацией стенки трубы.

Хвостовик деформирован или расклепан от чрезмерных ударов.

Инструмент заклинивает в трубе, извлечь его без повреждений не удаётся.

На поверхности инструмента появилась коррозия.

Труба при расширении трескается или рвётся (косвенный признак износа конуса).

5. Полный список с максимальным количеством совместимых моделей

Труборасширитель CT-96 является универсальным инструментом. Его совместимость определяется не конкретными моделями оборудования, а типом и диаметром обрабатываемой трубы. Инструмент предназначен для работы с дюймовыми трубами следующих диаметров: 1/4", 5/16", 3/8", 1/2", 5/8", 3/4". Он подходит для подготовки труб из мягкой меди, латуни и алюминия, которые используются в системах кондиционирования, холодильных установках и сантехнике от любых производителей.

Совместимое оборудование:

Бытовые и полупромышленные кондиционеры (сплит-системы, мульти-сплит).

Холодильные агрегаты, торговые витрины, холодильные камеры.

Рефрижераторы и автомобильные кондиционеры.

Тепловые насосы и чиллеры.

VRV/VRF-системы.

Сантехнические системы: медные трубопроводы систем отопления и водоснабжения, тёплый пол, радиаторные обвязки.

Автомобильные системы: тормозные и топливные трубки.

Бренды-аналоги (полные заменители):

DSZH CT-96, FavorCool CT-96, LT-96, WK-96, CT-96FB, а также другие ударные труборасширители для труб 1/4"–3/4".

6. Важно

Перед заказом убедитесь, что вам подходит именно дюймовая система измерения: все диаметры в наборе — в дюймах. Для метрических труб потребуется отдельный инструмент или переходные насадки. Труборасширитель CT-96 и WK-96 — это аналогичные модели; в некоторых каталогах встречается код LT-96.

Обратите внимание: инструмент предназначен для отожжённых (мягких) медных, латунных и алюминиевых труб. Не используйте его для расширения стальных, нержавеющих или твёрдых сплавов — это приведёт к повреждению рабочей части. При получении проверьте целостность конуса и хвостовика: на них не должно быть сколов, трещин и следов деформации.

7. Рекомендации по установке

Отрежьте трубу труборезом строго перпендикулярно оси — неровный срез приведёт к неравномерному расширению.

Зачистите срез от заусенцев и стружки (шабером или надфилем).

Отожгите конец медной трубы, если она жёсткая (нагрейте до красна и дайте остыть на воздухе).

Вставьте трубу в зажимную плашку соответствующего диаметра (если плашка входит в комплект) или зафиксируйте её в тисках.

Установите инструмент рабочим конусом в отверстие трубы.

Нанесите несколько лёгких ударов молотком по хвостовику инструмента. Не прилагайте чрезмерных усилий — расширение должно происходить постепенно.

Периодически проверяйте глубину и равномерность расширения.

После завершения операции осмотрите расширение: оно должно быть ровным, гладким, без трещин и перекосов.

После работы очистите инструмент от стружки и смажьте рабочую часть.
